Настройка отказоустойчивого кластера HA VMware High Availability
Высокодоступный кластер VMware High Availability (HA) - это продолжение работы в случае выхода из строя одного из сервера.
VMware High Availability (HA) – технология высокой доступности узлов ESXi.

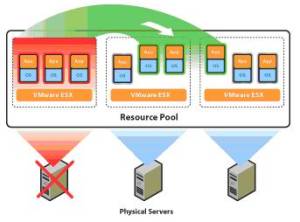

HA - позволяет в случае выхода из строя одного из узлов ESXi, перезапустить его виртуальные машины на других узлах ESXi
автоматически, без участия администратора.
Для того чтобы создать кластер High Availability, нам необходимо, чтобы все виртуальные машины этого кластера хранились на общем хранилище данных СХД.
При этом если у нас выходит из строя один из узлов ESXi, все виртуальные машины с этого узла будут запущены на свободных слотах (мощностях) других ESXi узлов кластера.
Оборудование для кластера HA
Коллеги, мы подготовили готовый набор оборудования для построения отказоустойчивого кластера High Availability (HA).
Наши инженеры готовы привезти, подключить и настроить оборудование.
На данный момент это Москва, Московская область.
В другие регионы, удаленная настройка.
Подробная информация по телефону или почте:
e-mail: vmware@v-grade.ru
Часы работы: 10:00 до 20:00.

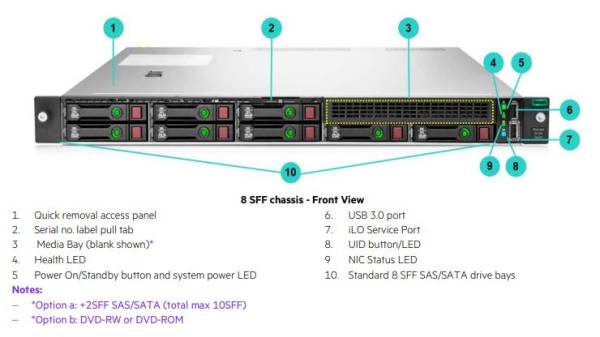

Сервера HP
| Продуктовый номер | Описание продукта | Кол-во | Цена | Итого |
|---|---|---|---|---|
P35516-B21 | HPE ProLiant DL160 Gen10 4210R 2.4GHz 10-core 1P 16GB-R S100i 8SFF 500W PS Server | 2 | 2269,04$ | 4538,08 |
P21191-B21 | Intel Xeon-Silver 4210R (2.4GHz/10-core/100W) Processor Kit for HPE ProLiant DL160 Gen10 | 2 | 813,72$ | 1627,44 |
P00920-B21 | HPE 16GB (1x16GB) Single Rank x4 DDR4-2933 CAS-21-21-21 Registered Smart Memory Kit | 6 | 391,01$ | 2346,06 |
872475-B21 | HPE 300GB SAS 12G Enterprise 10K SFF (2.5in) SC 3yr Wty Digitally Signed Firmware HDD | 4 | 247,71$ | 990,84 |
866470-B21 | HPE Ethernet 10Gb 2-port 568T Media Module Adapter | 2 | 406,25$ | 812,50 |
869079-B21 | HPE Smart Array E208i-a SR Gen10 (8 Internal Lanes/No Cache) 12G SAS Modular LH Controller | 2 | 259,96$ | 519,92 |
866448-B21 | HPE 1U Gen10 8SFF Smart Array SAS Cable Kit | 2 | 67,19$ | 134,38 |
865408-B21 | HPE 500W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit | 2 | 234,04$ | 468,08 |
E6U64ABE | HPE iLO Advanced Electronic License with 3yr Support on iLO Licensed Features | 2 | 407,58$ | 815,16 |
HV6T3E | HPE 3Y TC Bas DL160 Gen10 SVC,ProLiant DL160 Gen10,3 Year Tech Care Basic Hardware Only Support | 2 | 740,89$ | 1481,78 |
| Итого: | 13734,24$ |

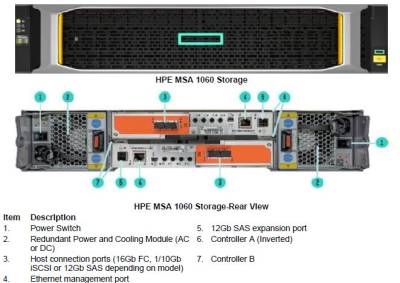

Система хранения
| Продуктовый номер | Описание продукта | Кол-во | Цена | Итого |
|---|---|---|---|---|
R0Q86A | HPE MSA 1060 10GBASE-T iSCSI SFF Storage | 1 | 7466,01$ | 7466,01$ |
R0Q55A | HPE MSA 1.2TB SAS 12G Enterprise 10K SFF (2.5in) M2 3yr Wty HDD | 4 | 740,98$ | 2963,92$ |
H28U0E | HPE 3Y TC Ess MSA 1060 Storage SVC,MSA 1060 Arrays,3 Year Tech Care Essential Hardware and Software Support | 1 | 5744,99$ | 5744,99$ |
| Итого: | 16174,92$ |
Источник бесперебойного питания
| Продуктовый номер | Описание продукта | Кол-во | Цена | Итого |
|---|---|---|---|---|
Q1L87A | HPE R/T3000 Gen5 High Voltage INTL UPS | 1 | 2171,80$ | 2171,80$ |
| Итого: | 2171,80$ |

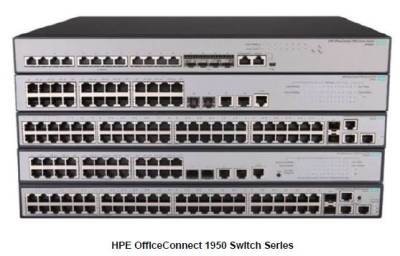

Коммутатор
| Продуктовый номер | Описание продукта | Кол-во | Цена | Итого |
|---|---|---|---|---|
JH295A | HPE 1950 12XGT 4SFP+ Switch | 2 | 2403,90$ | 4807,80$ |
JD095C | HPE X240 10G SFP+ SFP+ 0.65m DAC Cable | 2 | 196,26$ | 392,52$ |
| Итого: | 5200,32$ |
Шкаф HP Rack
| Продуктовый номер | Описание продукта | Кол-во | Цена | Итого |
|---|---|---|---|---|
P9K03A | HPE 22U 600mmx1075mm G2 Kitted Advanced Pallet Rack with Side Panels and Baying | 1 | 1847,06$ | 1847,06$ |
P9L11A | HPE G2 Rack Grounding Kit | 1 | 107,65$ | 107,65$ |
P9Q37A | HPE G2 Basic 3.6kVA/IEC C20 Detachable 16A/100-240V Outlets (12) C13/1U Horizontal WW PDU | 1 | 191,10$ | 191,10$ |
| Итого: | 2145,81$ |
Установка и настройка кластера HA
| Продуктовый номер | Описание продукта | Цена |
|---|---|---|
| Работы по установке оборудования | 450,00$ |
|
Работы по настройке VMware vSphere 7 в режиме High Availability | 1180,00$ |
|
| Итого: | 1630,00$ |
Лицензии VMware
Необходимо купить:
| Продуктовый номер | Описание продукта | Кол-во | Цена | Итого |
|---|---|---|---|---|
VS7-ESP-KIT-C | Лицензия сертификат VMware vSphere 7 Essentials Plus Kit for 3 hosts (Max 2 processors per host) | 1 | 5322,81$ | 5322,81$ |
VS7-ESP-KIT-G-SSS-C | Поддержка\ подписка на 1 год Basic Support/Subscription VMware vSphere 7 Essentials Plus Kit for 1 year | 1 | 1384,43$ | 1384,43$ |
| Итого: | 6707,24$ |
High Availability Как купить лицензии?
Заказать оборудование и лицензии можно по телефону или электронной почте:
e-mail: vmware@v-grade.ru
Часы работы: 10:00 до 20:00.
Наши специалисты свяжутся с Вами и обсудят все варианты поставки.
На данный момент выезд сотрудников осуществляется по Москве и Московской области.
В другие регионы, наши инженеры будут работать удаленно.
Итого всё оборудование и лицензии составляет:
| Сервера HP | 13734,24$ |
| Система хранения | 16174,92$ |
| Источник бесперебойного питания | 2171,80$ |
| Коммутатор | 5200,32$ |
| Шкаф HP Rack | 2145,81$ |
| Установка и настройка | 1630,00$ |
| Лицензии VMware | 6707,24$ |
| ИТОГО: | 47764,33$ |
Это готовый и самое главное РАБОЧИЙ набор оборудования для отказоустойчивого кластера.
Работаем без посредников, напрямую с VMware и HP.
| Партнерский Certificate advanced | Скачать |
Партнерский статус HP:
Location ID: 40745719
Party ID: 1002042582
Идентификатор партнерской программы: 1-CH91S4
Поддержка и рекомендации по созданию кластера HA
Действия при прекращении получения сигналов доступности в кластере HA определяются значением Isolation Response, определяющим действие узла ESXi при прекращении им получения сигналов доступности кластера (Heartbeat).
Прекращение получения сигналов доступности происходит из-за «изоляции» ESXi, например, в случае отказа сетевой карты.
Существует несколько предполагаемых сценариев развития событий:
- Сбой отправки/получения сигналов доступности, но сама сеть продолжает функционировать;
- Перестала работать сеть между узлом ESXi и остальными узлами кластера, но ESXi продолжает функционировать;
В первом случае, стоит выбрать значение параметра Isolation Response - Leave powered on, тогда все машины, продолжат свою работу, невзирая на то, что прекратят получать сигналы доступности.
Во втором случае следует выбрать Isolation Response – Power off либо Shutdown (установлен по умолчанию), если ESXi-хост перестал получать сигналы доступности, HA перенесет с общего хранилища ВМ, хранившиеся на этом хосте ESXi, на свободные ESXi-хосты.
ESXi-хост должен автоматически выключаться, чтобы не возникало конфликтов двух одинаковых хостов.
По умолчанию Isolation Response установлен в режиме Power off.
Мы не знаем как будут развиваться события в момент гипотетического отказа, поэтому мы рекомендуем оставлять значение IR в состоянии Power off, чтобы избежать риска появления в сети конфликтующих машин с одинаковыми сетевыми настройками.
